不銹鋼手搖刷式過濾器原理概述：

不銹鋼手搖刷式過濾器由過濾器本體、不銹鋼過濾網、帶手柄的清洗刷架組、排污閥及壓力表所組成，清洗刷架組穿過過濾器蓋，清洗刷安裝在不銹鋼過濾網濾芯內部，水流經手搖刷式過濾器時，雜質被濾網攔截，當需要排污時，只要打開排污閥順時

不銹鋼手搖刷式過濾器產品特點：

自動清洗過濾器單臺較大過濾流量可達970m3/h

過濾精度從4000微米-20微米

濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）

較小工作壓力≥0.1MPa

較高工作壓力≤2.5MPa(特殊可定制)

工作溫度≤95℃

清洗方式：刷式

安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量

不銹鋼手搖刷式過濾器產品選型參數：

1、處理流量

2、過濾介質的化學性質

3、過濾介質的懸浮物濃度

4、要求的過濾精度

5、管道的壓力

不銹鋼手搖刷式過濾器過濾精度對照表：

微米（μm） 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000

目數 1500 650 550 400 300 200 150 120 100 80 40 20 10 5

不銹鋼手搖刷式過濾器材質：

殼體：碳鋼、304不銹鋼、316L不銹鋼

濾網：304不銹鋼、316L不銹鋼

刷架：304不銹鋼、316L不銹鋼

排污閥：鑄鐵、銅、不銹鋼

密封圈：EPDM橡膠

清洗刷：不銹鋼、尼龍

注：可根據客戶需求選用鎳、鈦合金等特殊材質，具體情況請咨詢公司。

不銹鋼手搖刷式過濾器設備安裝與連接：

1、設備本體安裝

（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。

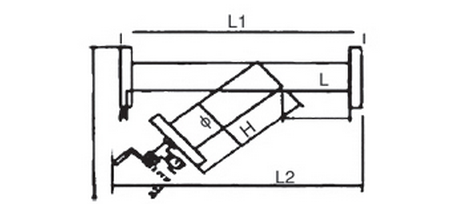

（2）按照不銹鋼手搖刷式過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。XHS系列手搖刷式過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳拢员ＷC排污更徹底。

（3）手搖刷式過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。

（4）在動力系統中，手搖刷式過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，手搖刷式過濾器也可安裝在水泵之前，并盡量靠近水泵。

（5）排污閥連接方式分為法蘭和絲扣，排污管不宜過長，較好不要超過 10 米。

（6）安裝時應考慮便于檢修，手搖刷式過濾器前后應安裝關斷閥門，且應安裝旁通管道。
